Αρχική Σελίδα > Προϊόντα> Ενότητα φωτεινών σηματοδοτών οδηγήσεων> 120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB

120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB

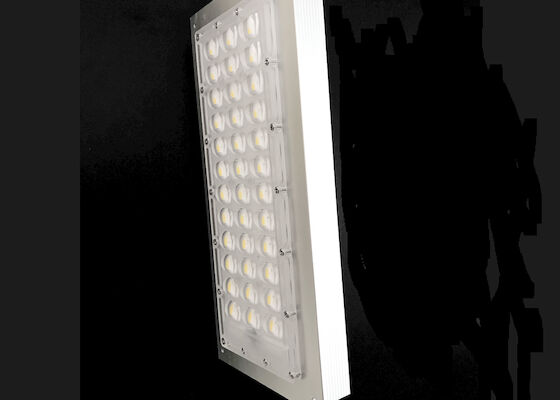

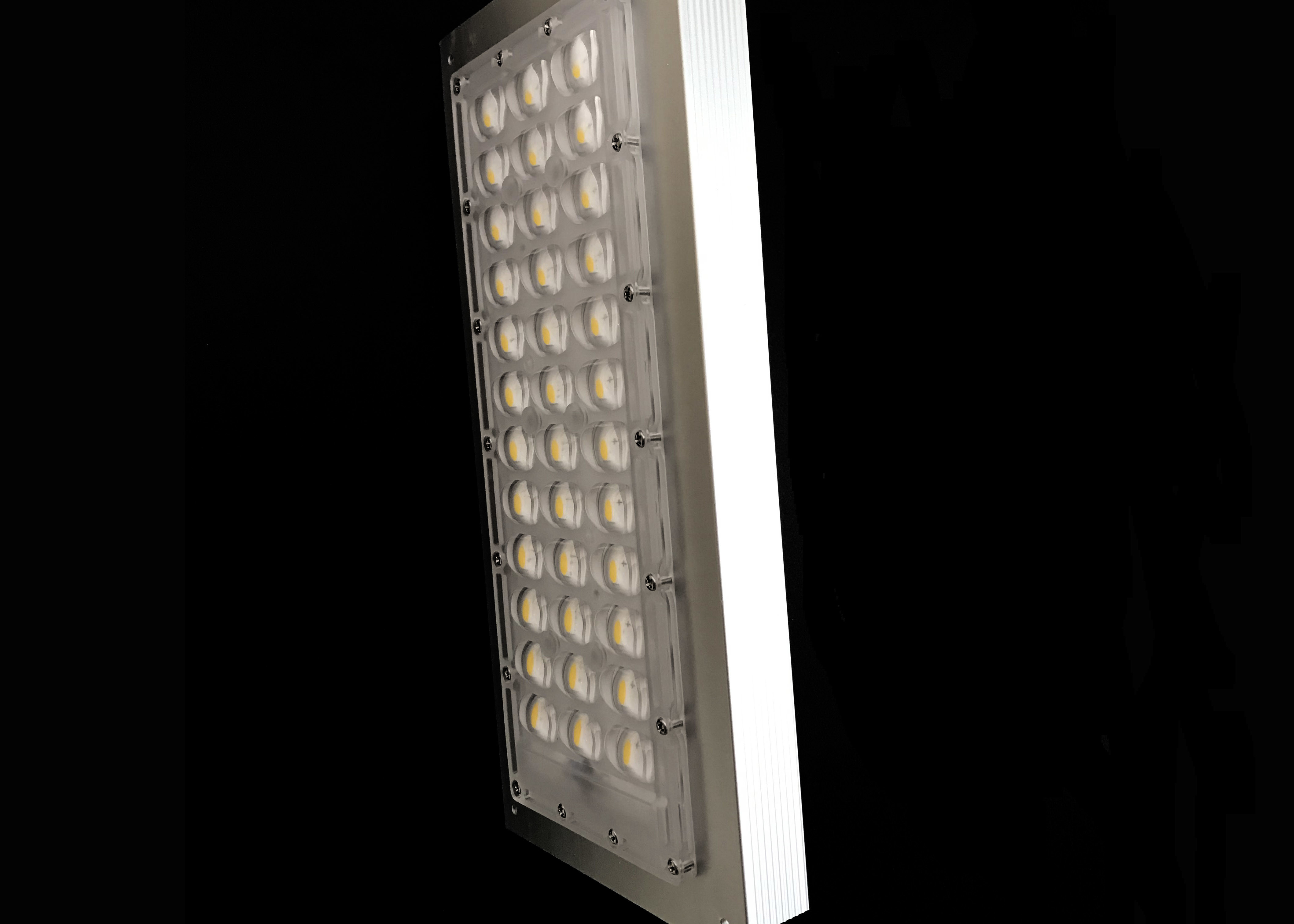

120W 36 Points SMD5050 LED Street Light Module 18 Parallel PCB
120W 36 Points SMD5050 LED Street Light Module 18 Parallel PCB
120W 36 Points SMD5050 LED Street Light Module 18 Parallel PCB 120W 36 Points SMD5050 LED Street Light Module 18 Parallel PCB 120W 36 Points SMD5050 LED Street Light Module 18 Parallel PCB 120W 36 Points SMD5050 LED Street Light Module 18 Parallel PCB
Βασικές πληροφορίες
Τόπος καταγωγής: , Κίνα
Μάρκα: SunshineOpto
Πιστοποίηση: SGS/ROHS
Αριθμό μοντέλου: Ήλιος-ld270x104-36h1-5050
Ποσότητα παραγγελίας min: 20
Τιμή: need to negotiation
Συσκευασία λεπτομέρειες: 20 σύνολα/χαρτοκιβώτιο.
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, PayPal
Δυνατότητα προσφοράς: 5000 σύνολα το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Εξαρτήσεις προϊόντων: Οδηγημένος φακός με το στόλισμα πυριτίου, PCB που ενώνει στενά 5050 leds+HEATSINK Μέγεθος φακών: 270*104 χιλ.
Γωνία φακών: τύπος iiim βαθμός Μέγεθος PCB: 255*89mm
Κύκλωμα PCB: 2 σειρές 18 παράλληλος Αντιστοιχία Leds: 3030 οδηγήσεις
Επισημαίνω:

SMD5050 ενότητα φωτεινών σηματοδοτών των οδηγήσεων

,

120W ενότητα φωτεινών σηματοδοτών των οδηγήσεων

,

Ενότητα 18 παράλληλων οδηγήσεων PCB

Περιγραφή προϊόντων



ΤΎΠΟΣ IIIM ενότητας φωτεινών σηματοδοτών των οδηγήσεων 120W 36 σημεία 5050 βαθμός

Πληροφορίες προϊόντων
120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB 0 Ενότητα αριθ. Ήλιος-ld270x104-36h1-5050
Γωνία φακών ΤΥΠΟΣ ΙΙΙ ΤΥΠΟΣ IV
Μέγεθος φακών 270X104mm
Μέγεθος PCB 255X89mm
Κύκλωμα PCB 2 σειρές 18 παράλληλος
Εξαρτήσεις οδηγημένη συγκόλληση leds+heatsink lens+silicon gasket+pcb



Περιγραφή προϊόντων:

120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB 1

Λεπτομέρειες πινάκων οδηγήσεων



Μέγεθος PCB: 255*89 χιλ.

Κύκλωμα PCB: 2 σειρές 18 παράλληλος για το smd 5050 leds.



Αυτή η ενότητα έχουμε 2 είδη οδηγημένης επιτροπής για επιλέγουμε:

1, 144 σημεία smd 3030 οδήγησε την υποστήριξη 100W πινάκων,



2, 36 σημεία smd 5050 οδήγησαν την επιτροπή, υποστήριξη 120W.

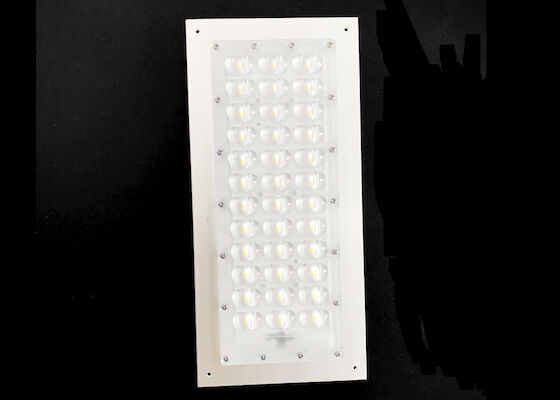

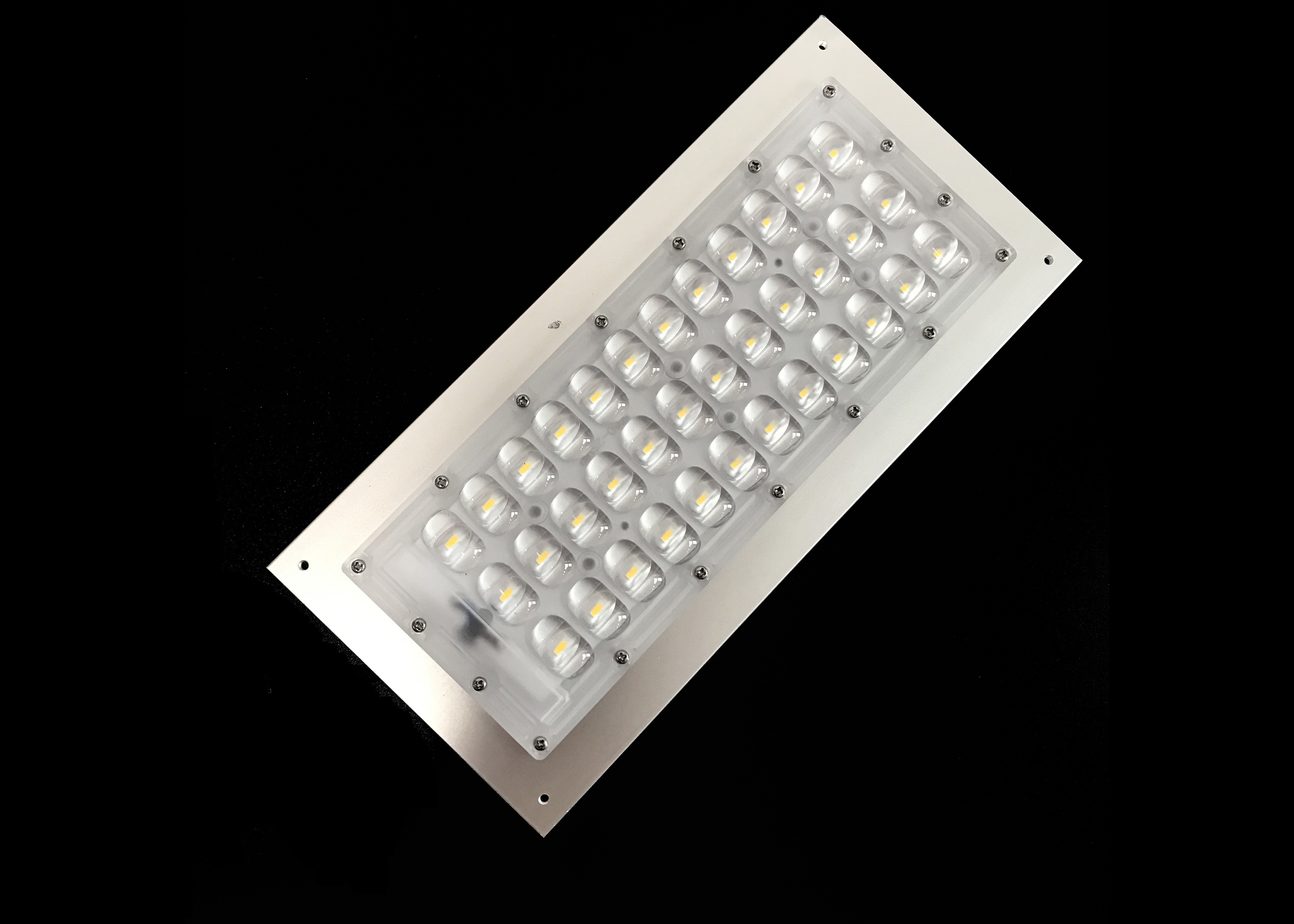

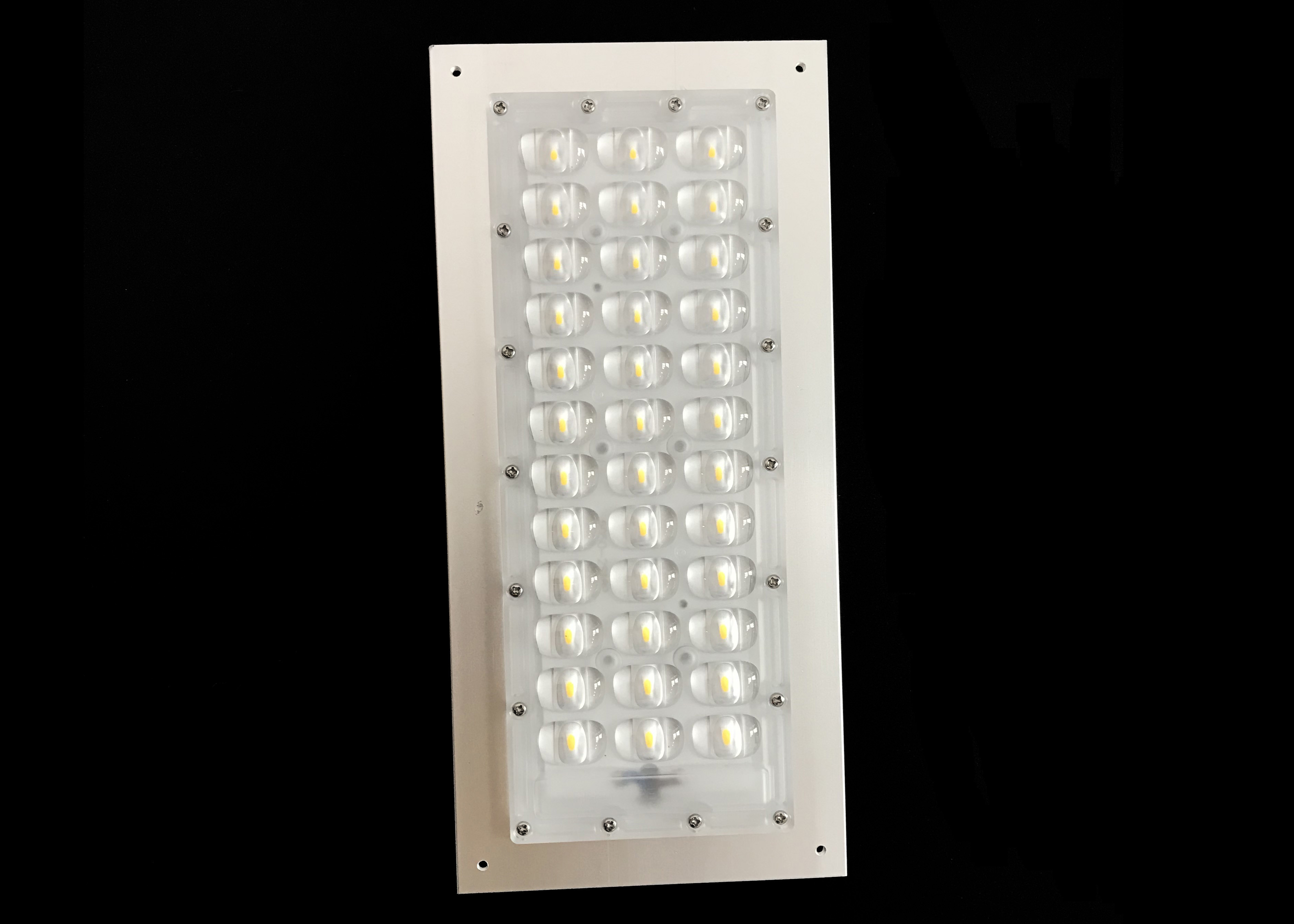

Οδηγημένες λεπτομέρειες φακών



Μέγεθος φακών: 270x104mm

Γωνία φακών: ΤΥΠΟΣ ΙΙΙ, ΤΥΠΟΣ IV, ΤΥΠΟΣ Β ΒΑΘΜΌΣ

Υλικό φακών: οπτικό PC βαθμού

 120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB 2





Οδηγημένο σχέδιο φακών: (ΤΥΠΟΣ ΙΙΙ)



120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB 3

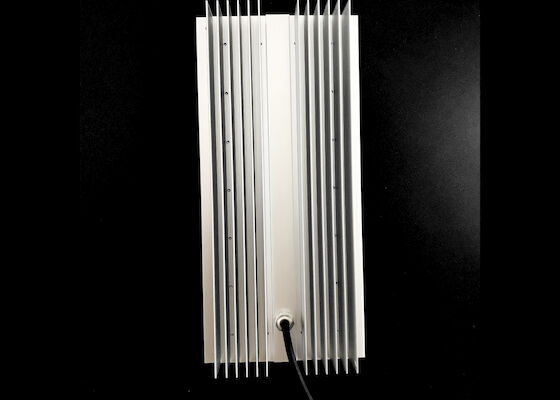

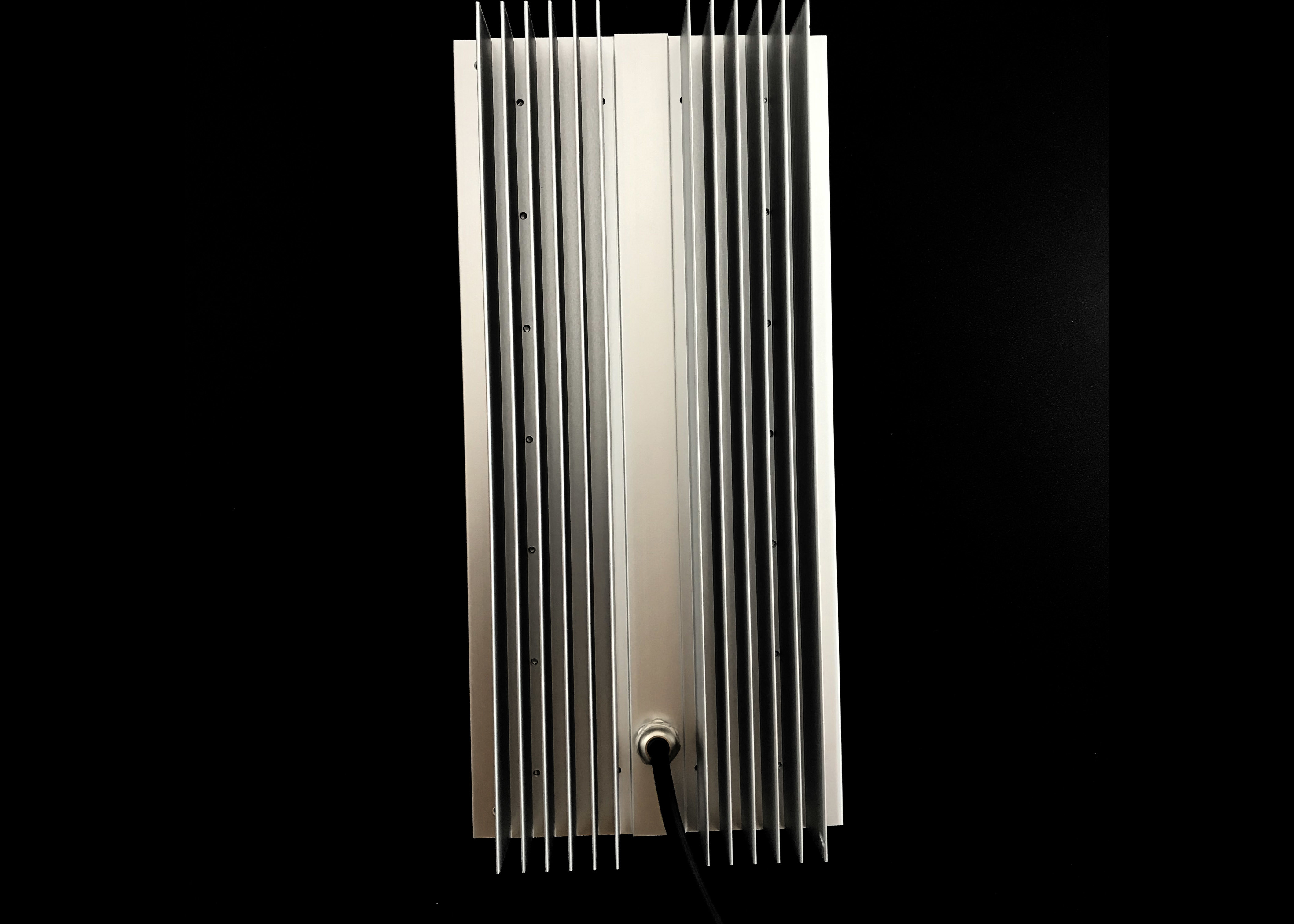

Λεπτομέρειες Heatsink:

Μέγεθος: Λ 310*W 140*H 38mm,

Μέγιστη 120w ψύξη υποστήριξης.
120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB 4 120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB 5





Σχέδιο Heatsink:



120W 36 ενότητα 18 φωτεινών σηματοδοτών των οδηγήσεων σημείων SMD5050 παράλληλο PCB 6

















Αποτέλεσμα της δοκιμής:



Διαμορφώστε το αριθ. Ήλιος-ld270x104-36h1-5050
Δύναμη (ψ) 40 50 100
Τάση (Vf/V) 47 47.5 48
Τρέχων (If/mA) 850 1050 2080
Temp χρώματος TC (κ) 5000 5000 5000
Αποδοτικότητα (lm/W) Χωρίς φακό 186 175 142
Με το φακό 172 163 127
Φωτεινή ροή (⏀v/lm) Χωρίς φακό 7433 8774 14200
Με το φακό 6895 8150 12700
Δείκτης χρώματος (RA) 70
Γωνία ακτίνων φακών ΤΥΠΟΣ ΙΙΙ βαθμός
Φυτίλι 36pcs 5050 που οδηγείται
Θερμοκρασία εργασίας (℃) -30-50
Θερμοκρασία αποθήκευσης (℃) -30-65
Ζωή κεντρικών υπολογιστών (η) 50000
