Αδιάβροχο IP67 50-240W Ρυθμιζόμενο PWM/Αναλογικό Dimming Σταθερής Ισχύος LED Driver για Φωτισμό

ΜΟΝΤΕΛΟ

XLG-20-LA

XLG-20-MA

XLG-20-HA

ΒΑΘΜΟΛΟΓΗΣΗ ΡΕΥΜΑ  (Αθέτηση)

350mA

500mA

700mA

ΣΤΑΘΕΡΗ ΤΡΕΧΟΥΣΑ ΠΕΡΙΦΕΡΕΙΑ

32.4 ~ 54V

25,2 ~ 42V

18 ~ 30V

ΠΑΡΑΓΩΓΗ

ΒΑΘΜΟΛΟΓΗΣΗ ΕΞΟΥΣΙΑ

18,9 W

21W

21W

ΤΑΣΗ ΑΝΟΙΚΤΟΥ ΚΥΚΛΩΜΑΤΟΣ (μέγ.)

60V

50V

40V

ΤΡΕΧΟΥΣΑ ΑΝΟΧΗ

±8,0%

ΡΕΥΜΑ ΕΞΟΔΟΥ ΚΥΜΑΤΙΣΜΟΣΣημείωση.13

< 20%

ΡΥΘΜΙΣΗ,ΑΥΞΗΣΗ ΦΟΡΑ         Σημείωμα.2

500ms, 150ms/115VAC, 230VAC

ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΗΣ

< ±3%

ΔΥΝΑΜΙΚΟ ΣΕΙΡΑ          Σημείωμα.3

90 ~ 305 VAC

(Παρακαλούμε ανατρέξτε στην ενότητα "ΣΤΑΤΙΚΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ")

Εύρος ΣΥΧΝΟΤΗΤΑΣ

47 ~ 63Hz

ΕΞΟΥΣΙΑ ΠΑΡΑΓΟΝΤΑΣ

PF≥0,97/115VAC,PF≥0,95/230VAC,PF≥0.91/277VAC@γεμάτος φορτίο

(Παρακαλώ αναφέρομαι να "ΕΞΟΥΣΙΑ ΠΑΡΑΓΟΝΤΑΣ (PF)ΧΑΡΑΚΤΗΡΙΣΤΙΚΟΣ"τμήμα)

ΟΛΟΚΛΗΡΙΚΗ ΑΡΜΟΝΙΚΗ ΣΤΡΕΒΛΩΣΗ

THD< 20%(@φορτίο≥50%/115VC230VAC; @φορτίο≥75%/277VAC)

(Παρακαλούμε ανατρέξτε στο «TOTAL HARενότητα MONIC DISTORTION(THD)”)

ΕΙΣΑΓΩΓΗ

ΑΠΟΔΟΤΙΚΟΤΗΤΑ (Τυπ.)

89%

88,5%

88%

AC ΡΕΥΜΑ

0,3Α / 115VAC      0,2Α / 230VAC      0,2Α/277VAC

INRUSH CURRENT (Τύπος.)

ΚΡΥΟ ΑΡΧΗ 5Α(πλάτος=350μμικρό μετρημένος στο 50% Ipeak)στο 230VAC;Ανά ΝΕΜΑ 410

ΜΕΓ. Οχι.του PSU επί 16Α ΔΙΑΚΟΠΤΗΣ ΚΥΚΛΩΜΑΤΟΣ

42μονάδες (κύκλωμα θραύστης του τύπος σι) / 42μονάδες  (κύκλωμα θραύστης του τύπος ντο)στο 230VAC

ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ

<0,75mA / 277VAC

ΟΧΙ ΦΟΡΤΙΟ

ΚΑΤΑΝΑΛΩΣΗ ΡΕΥΜΑΤΟΣ

Οχι φορτίο εξουσία κατανάλωση <0,5W

ΜΟΝΤΕΛΟ

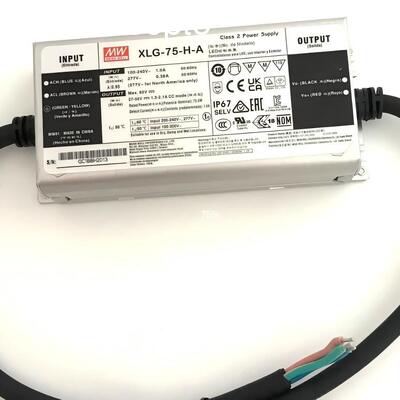

XLG -75 -12-ΕΝΑ

XLG -75 -24-ΕΝΑ

DC ΤΑΣΗ

12V

24V

ΣΤΑΘΕΡΟ ΡΕΥΜΑ Α.ΕΓΙΟΝΣημείωση.2

8,4~ 12V

16,8~ 24V

ΟΡΙΣΜΕΝΟ ΡΕΥΜΑ  (Αθέτηση)

5Α

3.1Α

ονομαστική ΙΣΧΥΣ

60W

74,4 W

ΚΥΜΑΤΙΣΜΟΣ &ΘΟΡΥΒΟΣ (μέγ.)  Σημείωμα.3

150mVp-σελ

240mVp-σελ

ΤΡΕΧΟΝ εύρος προσαρμογής

2,5A~5A

1,55A~3,1A

ΠΑΡΑΓΩΓΗ

ΑΝΟΧΗ ΤΑΣΗ Σημείωση.4

±3,0%

±2,0%

ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΗΣ

±0,5%

±0,5%

ΡΥΘΜΙΣΗ ΦΟΡΤΙΟΥ

±2%

±1%

SETUP, RISE TIME    Σημείωση.6

500ms, 100ms/230VAC,  1200ms, 100ms/115VAC

ΚΡΑΤΗΣΤΕ ΤΟ ΧΡΟΝΟ (Τυπ.)

10ms/ 230VAC  10ms/ 115VAC

ΔΥΝΑΜΙΚΟ ΣΕΙΡΑ          Σημείωμα.5

100 ~ 305VAC          142 ~ 431VDC

(Ανατρέξτε στην ενότητα "ΣΤΑΤΙΚΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ" sέκκριση)

Εύρος ΣΥΧΝΟΤΗΤΑΣ

47 ~ 63Hz

ΕΞΟΥΣΙΑ ΠΑΡΑΓΟΝΤΑΣ

PF≥0,97/115VAC,PF≥0,95/230VAC,PF≥0,92/277VAC@γεμάτος φορτίο

ΟΛΙΚΗ ΑΡΜΟΝΙΚΗ ΑΠΟΣΤΑΣΗΟΡΤΙΟΝ

THD< 10%(@φορτίο≥50%/115VC230VAC; @φορτίο≥75%/277VAC)

ΕΙΣΑΓΩΓΗ

ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΤΗΤΑ (Τύπος)

89%

90%

AC ΡΕΥΜΑ

1,0Α / 115VAC      0,45Α / 230VAC      0,38Α/277VAC

INRUSH CURRENT (Τύπος.)

ΚΡΥΟ ΑΡΧΗ 50Α(πλάτος=300μμικρό μετρημένος στο 50% Ipeak)στο 230VAC;Ανά ΝΕΜΑ 410

ΜΕΓ. Οχι.του PSU επί 16Α ΔΙΑΚΟΠΤΗΣ ΚΥΚΛΩΜΑΤΟΣ

9μονάδες (κύκλωμα θραύστης του τύπος σι) / 14μονάδες  (κύκλωμα θραύστης του τύπος ντο) στο 230VAC

ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ

<0,75mA / 277VAC

ΟΧΙ ΦΟΡΤΙΟ

ΚΑΤΑΝΑΛΩΣΗ ΡΕΥΜΑΤΟΣ

Κατανάλωση ισχύος χωρίς φορτίο <0,5 W (για τυπική έκδοση)

ΜΟΝΤΕΛΟ

XLG-100-12-Α

XLG-100-24-Α

DC ΤΑΣΗ

12V

24V

ΣΤΑΘΕΡΟ ΡΕΥΜΑ Α.ΕΓΙΟΝΣημείωση.2

8,4~ 12V

16,8~ 24V

ΟΡΙΣΜΕΝΟ ΡΕΥΜΑ (Αθέτηση)

8Α

4Α

ονομαστική ΙΣΧΥΣ

96W

96W

ΚΥΜΑΤΙΣΜΟΣ &ΘΟΡΥΒΟΣ (μέγ.)  Σημείωμα.3

150mVp-σελ

240mVp-σελ

ΤΡΕΧΟΝ εύρος προσαρμογής

Ρυθμιζόμενο για Μόνο A-Type (μέσω του ενσωματωμένου δυναμικούter)

4 ~ 8Α

2~4Α

ΠΑΡΑΓΩΓΗ

ΑΝΟΧΗ ΤΑΣΗ Σημείωση.4

±3 0,0%

±2 0,0%

ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΗΣ

±0 0,5%

±0 0,5%

ΡΥΘΜΙΣΗ ΦΟΡΤΙΟΥ

±2%

±1%

SETUP, RISE TIME    Σημείωση.6

500ms , 100ms/230VAC ,  1200ms , 100ms/115VAC

ΚΡΑΤΗΣΤΕ ΤΟ ΧΡΟΝΟ (Τυπ.)

12ms/ 230VAC  12ms/ 115VAC

ΔΥΝΑΜΙΚΟ ΣΕΙΡΑ          Σημείωμα.5

100 ~ 305VAC          142 ~ 431VDC

(Ανατρέξτε στην ενότητα "ΣΤΑΤΙΚΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ" sέκκριση)

Εύρος ΣΥΧΝΟΤΗΤΑΣ

47 ~ 63Hz

ΕΞΟΥΣΙΑ ΠΑΡΑΓΟΝΤΑΣ

PF≥0 .97/115VAC ,PF≥0 .95/230VAC ,PF≥0 .92/277VAC@γεμάτος φορτίο

ΟΛΙΚΗ ΑΡΜΟΝΙΚΗ ΑΠΟΣΤΑΣΗΟΡΤΙΟΝ

THD< 10%(@φορτίο≥50%/115VAC 230VAC; @φορτίο≥75%/277VAC)

ΕΙΣΑΓΩΓΗ

ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΤΗΤΑ (Τύπος)

92%

92%

AC ΡΕΥΜΑ

1. 1Α / 115VAC      0,5Α / 230VAC      0,42Α/277VAC

INRUSH CURRENT (Τύπος.)

ΚΡΥΟ ΑΡΧΗ 50Α(πλάτος=300μμικρό μετρημένος στο 50% Ipeak)στο 230VAC;Ανά ΝΕΜΑ 410

ΜΕΓ. Οχι.του PSU επί 16Α ΔΙΑΚΟΠΤΗΣ ΚΥΚΛΩΜΑΤΟΣ

8μονάδες (κύκλωμα θραύστης του τύπος σι) / 14μονάδες  (κύκλωμα θραύστης του τύπος ντο)στο 230VAC

ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ

<0 .75mA / 277VAC

ΟΧΙ ΦΟΡΤΙΟ

ΚΑΤΑΝΑΛΩΣΗ ΡΕΥΜΑΤΟΣ

Οχι φορτίο εξουσία κατανάλωση <0 .5 W(για πρότυπο εκδοχή)

ΜΟΝΤΕΛΟ

XLG-320-L-

XLG-320-M-

XLG-320-H-

XLG-320-V-

ΟΡΙΣΜΕΝΟ ΡΕΥΜΑ (Default)

1400mA

2800mA

5600mA

13A/24V

ΒΑΘΜΟΛΟΓΗΣΗ ΕΞΟΥΣΙΑ             Σημείωμα.11

315 W

310,8 W

312 W

24V/312W, 12V/216W

ΣΤΑΘΕΡΟ ΡΕΥΜΑ ΠΕΡΙΟΧΗ

150~300V

74 ~ 148 V

30 ~ 56V

NC

ΤΑΣΗ ΕΞΟΔΟΥ ΠΡΟΣΑΡΜ. RANGE

NC

NC

NC

24V ή 12V

ΠΛΗΡΕΣ ΡΕΥΜΑ ΙΣΧΥΟΣ ΣΕΙΡΑ

1050~1400mA

2100~2800mA

5570~7420mA

13~18A(24V/13A,12V/18A)

ΤΑΣΗ ΑΝΟΙΚΤΟ ΚΥΚΛΩΜΑ (μέγ.)

340V

180V

60V

NC

ΤΡΕΧΟΝ ΠΡΟΣΦ. ΣΕΙΡΑ

500~1400mA

1050~2800mA

2800~7420mA

NC

ΤΡΕΧΟΥΜΕΝΟΣ ΚΥΜΑΤΟΣ

5,0%μέγ. @βαθμολογήθηκε ρεύμα

5,0 μέγ. @rated ρεύμα

5,0%μέγ. @βαθμολογήθηκε ρεύμα

NC

ΠΑΡΑΓΩΓΗ

ΤΡΕΧΟΥΣΑ ΑΝΟΧΗ

±5%

±5%

±5%

NC

RIPPLE & ΘΟΡΥΒΟΣ (μέγ.)

NC

NC

NC

240mV σελ-σελ

ΑΝΟΧΗ ΤΑΣΗ

NC

NC

NC

±3%

ΚΑΝΟΝΙΣΜΟΣ ΓΡΑΜΜΗΣ

NC

NC

NC

±0,5%

ΡΥΘΜΙΣΗ ΦΟΡΤΙΟΥ

NC

NC

NC

±2%

ΣΕΙΡΑ ΕΠΑΝΩ ΦΟΡΑ                   Σημείωμα.9

500ms/230VAC, 1200ms/115VAC

ΑΥΞΗΣΗ ΦΟΡΑ,ΑΜΠΑΡΙ ΕΠΑΝΩ ΦΟΡΑ (Τυπ.)

160ms,10ms/230VAC/115VAC(μόνο για V-τύπος)

ΔΥΝΑΜΙΚΟ ΣΕΙΡΑ         Νότε.2

100 ~ 305VAC           142VDC ~ 431VDC

(Παρακαλούμε ανατρέξτε στο "ΣΤΑΤΙΚΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ" και "ΟΔΗΓΗΣΗ ΜΕΘODS ΤΟΥ LED ενότητα MODULE")

Εύρος ΣΥΧΝΟΤΗΤΑΣ

47 ~ 63Hz

ΕΞΟΥΣΙΑ ΠΑΡΑΓΟΝΤΑΣ (Τύπ.)

PF≥0,98 / 115VAC ,PF≥0,95 /230VAC ,PF≥0,92 / 277VAC στο γεμάτος φορτίο

(Παρακαλώ ανατρέξτε στο "Power ενότητα Χαρακτηριστικό παράγοντα")

ΟΛΟΚΛΗΡΙΚΗ ΑΡΜΟΝΙΚΗ ΣΤΡΕΒΛΩΣΗ

THD< 10% @φορτίο≥50%στο 115VAC/230VAC,THD<15%@Φορτίο>75%στο 277VAC;

Ανατρέξτε στο «ΣΥΝΟΛΙΚΗ ΑΡΜΟΝΙΚΗ ΣΤΡΕΒΛΩΣΗ (ενότητα THD)».

ΕΙΣΑΓΩΓΗ

ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΤΗΤΑ (Τύπος)

94,5%

93,5%

92,5%

93%

AC ΡΕΥΜΑ (Τυπ.)

3Α / 120VAC          1,6Α / 230VAC          1.3Α / 277VAC

INRUSH CURRENT (Τύπος.)

ΚΡΥΟ ΑΡΧΗ 45Α(πλάτος=1200μμικρό μετρημένος στο 50% Ipeak)στο 230VAC; Ανά ΝΕΜΑ 410

ΜΕΓ. ΟΧΙ. του PSU επί 16Α ΚΥΚΛΩΜΑ ΘΡΑΥΣΤΗΣ

2 μονάδα (αυτόματος διακόπτης κυκλώματος τύπου Β) / 4 μονάδες (αυτοκόπτης κυκλώματος του τύπου ΝΤΟ)στο 230 VAC

ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ

<0,75mA / 277VAC

ΣΕ ΑΝΑΜΟΝΗ ΕΞΟΥΣΙΑ

ΚΑΤΑΝΑΛΩΣΗ              Σημείωση.5

Κατανάλωση ρεύματος σε αναμονή <0,5W για AB-Τύπος (Dimming OFF)
